Индексы цветопередачи и спектрометр Sekonic C-800

Индексы цветопередачи и спектрометр Sekonic C-800

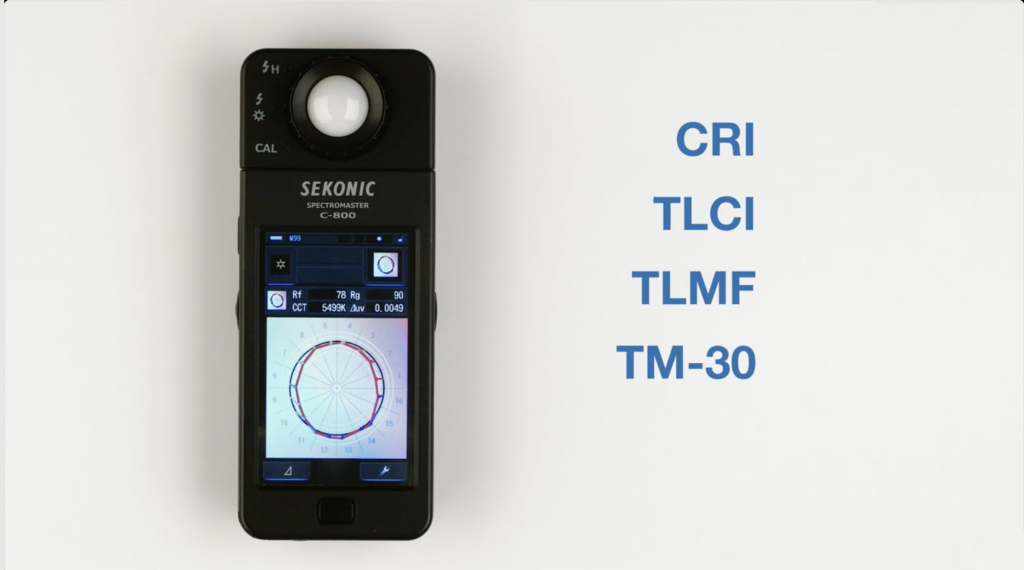

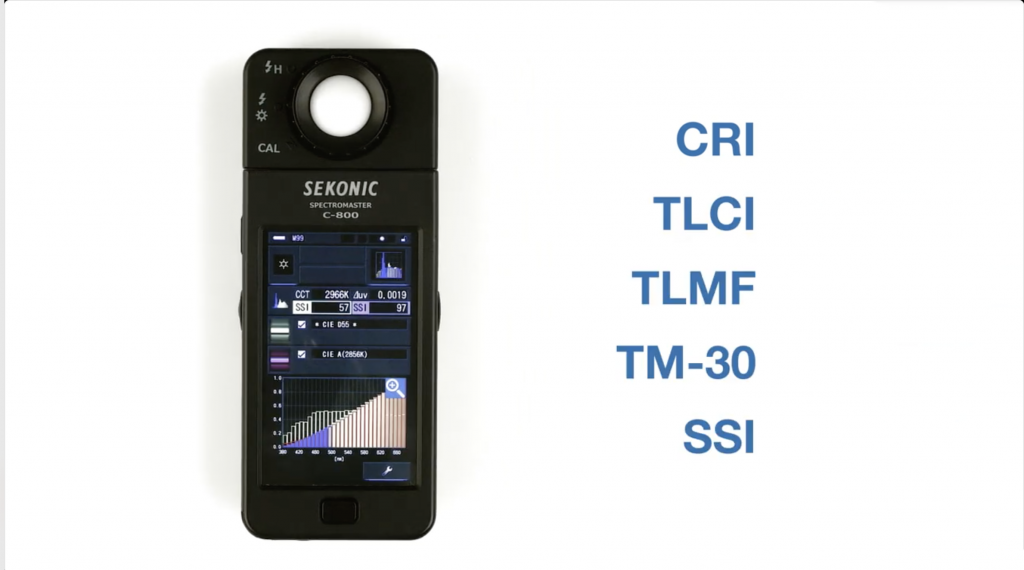

В спектрометре Seconic C-800 реализованы функции измерения индексов CRI, TLCI, TLMF, TM-30 и SSI, которые были разработаны для того, чтобы получит достаточную информацию о цветопередаче используемых осветительных приборов.

В этой статье мы обсудим, что означает каждый из этих индексов и как можно использовать Sekonic C-800 для их оценки и измерения.

Мы поможем вам выбрать один из этих индексов или их комбинацию,  при помощи которых вы получите данные об осветительных приборах, используемых в вашем  производстве, а также поможем вам оценить информацию, полученную с помощью спектрометра.

Прежде чем перейти к рассмотрению этих индексов, мы хотели бы обратить внимание на несколько понятий.

Во-первых, мы хотим, чтобы вы поняли, что такое наблюдатель. Наблюдатель - это объект, который каждый из этих индексов использует для измерения качества своей оценки.

Например, CRI и TM-30 используют человеческое зрение в качестве наблюдателя, TLCI – профессиональную видеокамеру (трехчиповую вещательную камеру), а SSI вообще устраняет предвзятость наблюдателя.

Во-вторых, мы хотим объяснить, для решения какой проблемы был разработан каждый из этих индексов и как вы можете интерпретировать эту информацию, чтобы помочь вам в съемочном процессе.

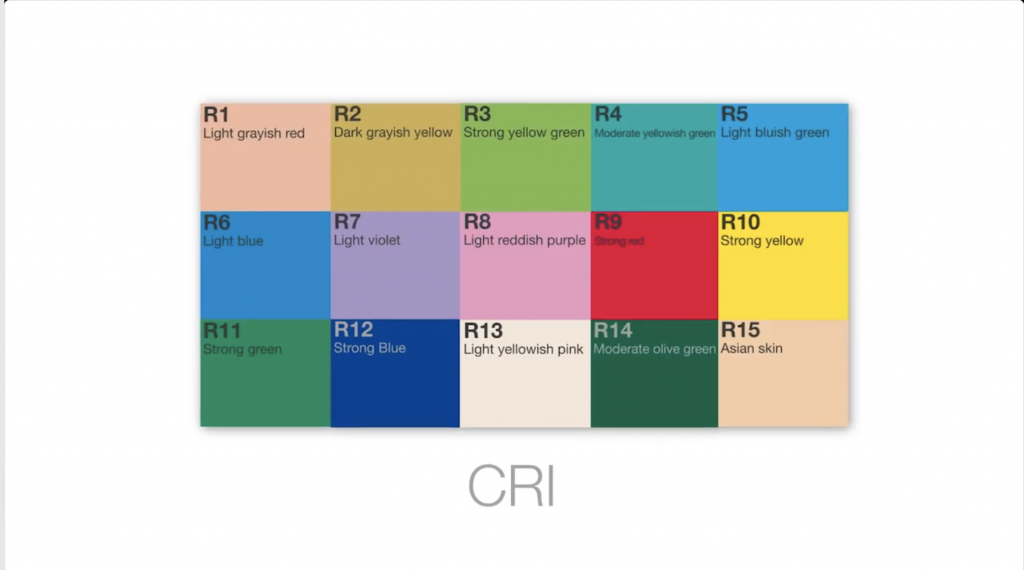

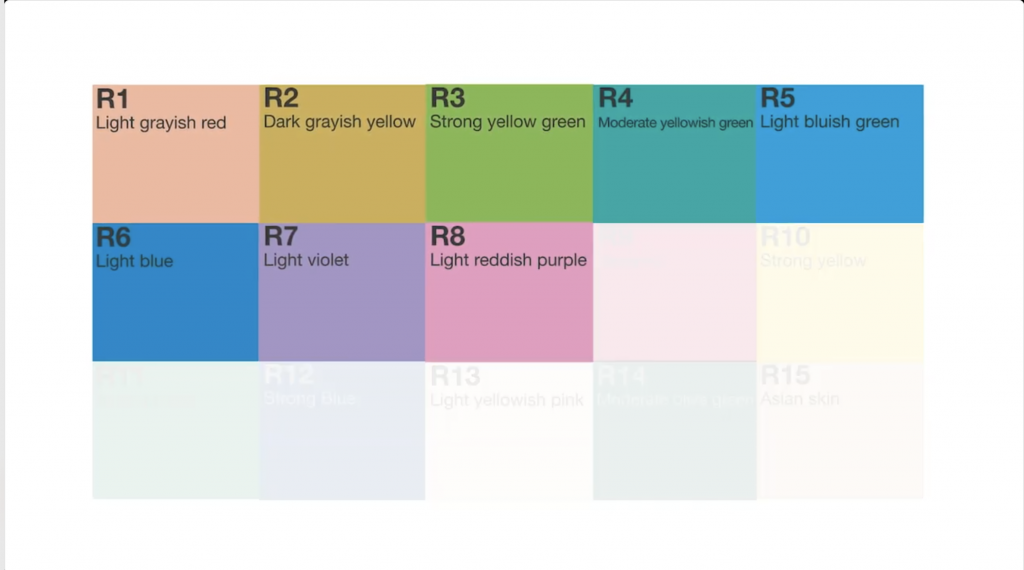

Индекс цветопередачи CRI основан на оценке 15 цветов с помощью человеческого глаза в качестве наблюдателя в идеальных условиях дневного освещения.

Первые восемь цветов - это то, на чем основан показатель RA, а R9-15 - это дополнительные цвета, которые позволяют дополнительно оценить качество источника света. Вы могли слышать о CRI Extended, который представляет собой оценку, основанную на оценке всех 15 цветов, но это не тот стандарт, который используют производители осветительных приборов при оценке своих ламп.



Он позволяет изучить, как будут работать источники света, пытающиеся воссоздать дневной свет, такие как ртутные, люминесцентные, лампы накаливания и светодиодные, но изначально он был разработан для оценки люминесцентных ламп.

Как же можно использовать показания CRI спектрометром для оценки ламп, которые вы собираетесь применять? Обратите внимание, что этот раздел посвящен тому, на что может обратить внимание оператор или фотограф при оценке освещения. CRI измеряется от нуля до 100. Значение RA от 85 до 95 считается хорошим, а выше 95 - исключительным. Для создателей изображений это не означает, что свет будет хорошим или плохим. Это просто оценка, основанная на 8 очень приглушенных цветах. В современном процессе производства светодиодов изготовитель может подстроить свои лампы так, что они будут иметь высокие показатели, но при этом они все равно не дадут вам тон кожи, похожий на лампы накаливания или стандартный дневной свет.

Большинство специалистов, которые доверяют CRI, смотрят на R9 сильный красный, R13 светлый желтовато-розовый и R15 азиатский тон кожи, чтобы понять, насколько хорошо свет будет передавать кожу. Если свет имеет высокое значение RA и значения R9-R13 и R15 выше 85, то это говорит о том, что он будет давать приятные оттенки кожи. Если значения R10 Y(Желтый), R11(Зеленый), R12(Синий) и R14(Оливково-зеленый)  также высоки, то, скорее всего, у вас есть свет, который не будет страдать от серьезных проблем с цветопередачей.

Проблемы CRI заключается в том, что производитель может легко получить высокий показатель, но при этом получить нежелательные и непредсказуемые результаты. На камерах это называют Gaming (игровым процессом), когда для получения высокого балла необходимо обеспечить присутствие 8 приглушенных цветов. И чем он отличается от TLCI? Хотя наблюдатель в TLCI был заменен с человеческого глаза на профессиональную видеокамеру, TLCI также рассматривает 18 цветов и учитывает, что такие значения, как R9, выходят за пределы гаммы некоторых телевизионных камер и поэтому могут не подходить для проверки цветопередачи, которую видит камера, а не человеческий глаз.

Если вы решили использовать CRI для повышения доверия к осветительному прибору, вот как вам поможет Sekonic C-800.

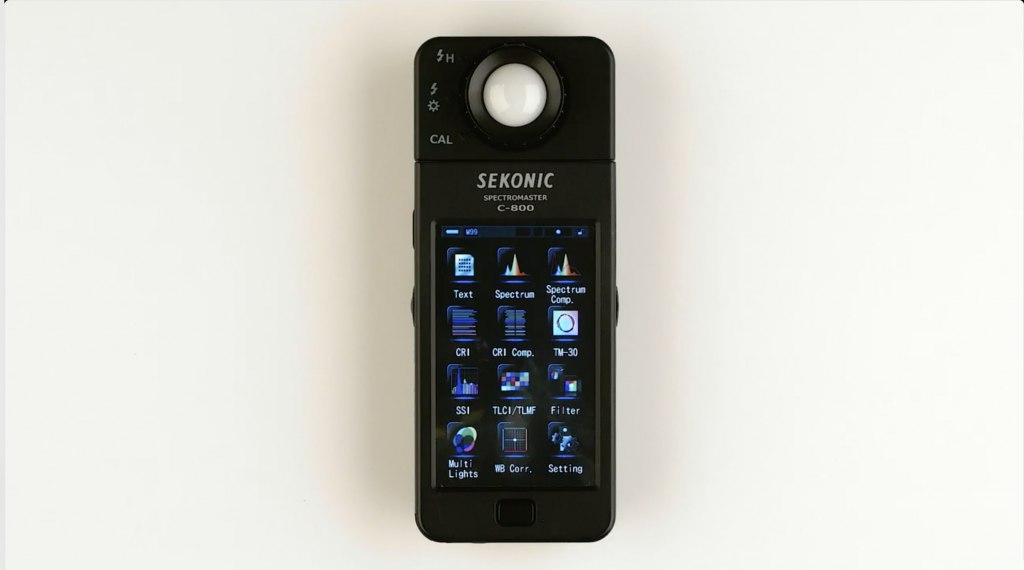

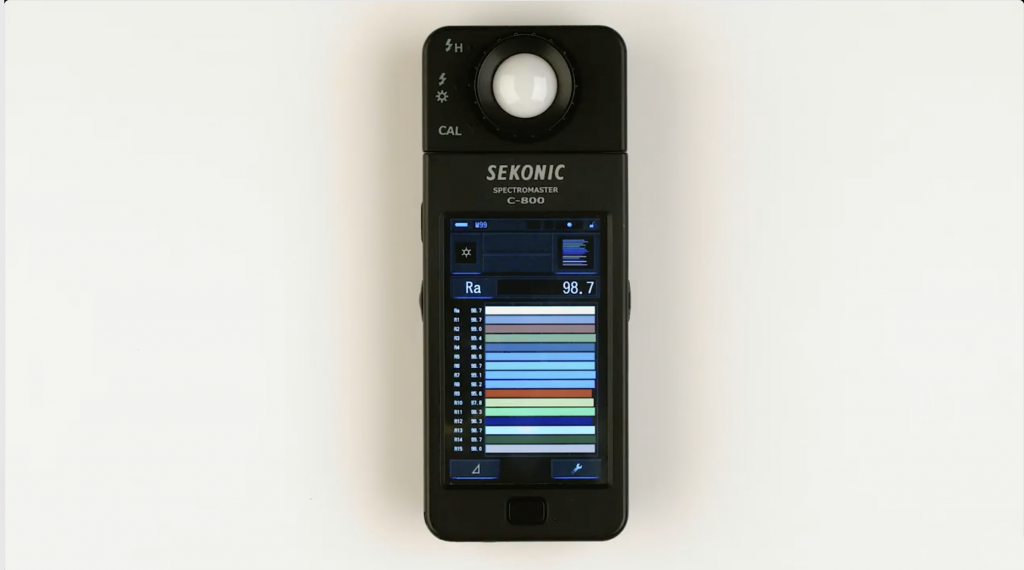

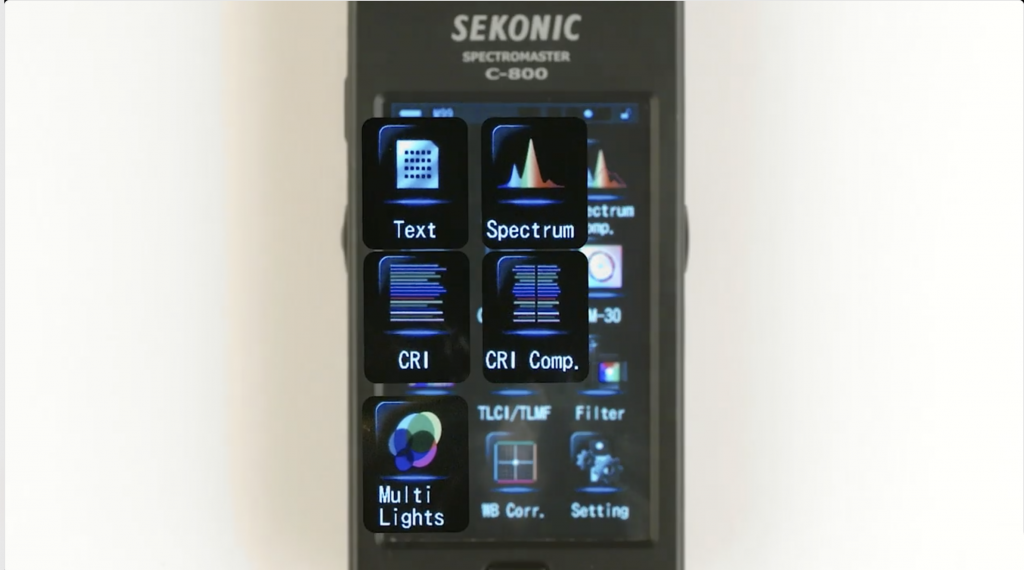

C-800 позволяет просматривать CRI в пяти режимах. В текстовом режиме вы можете настроить экран так, чтобы на нем отображался ваш CRI и ваши выбранные ключевые значения R. Выберите любое из значений, подчеркнутых синим цветом, и прокрутите вниз до следующего экрана, на котором вы увидите RA и R1-15. RA - это комбинированный показатель от R1 до R8, а R9 - 15, поэтому вы можете показать RA в верхней части экрана, а также значения R9-R13 и R15, которые ассоциируются с лучшими оттенками кожи.

В режиме спектра вы можете изменить любое из этих трех значений, чтобы отобразить RA и два дополнительных значения R, а также предварительно просмотреть спектр, чтобы увидеть, где в нем могут быть скачки. В режиме CRI вы можете увидеть показатели от R1 до R15 и быстро оценить каждое значение R с помощью графика. Вы также можете изменить отображаемое по умолчанию значение RA на R1 - R15. В режиме сравнения CRI можно вызвать сохраненное в памяти значение и сравнить его с текущим измерением. При сравнении значений RA в этом режиме показатель RA будет отображаться зеленым цветом для того светильника, который имеет наибольшее значение.  В режиме MultiLights вы можете сразу увидеть CRI до четырех осветительных приборов. Выберите ABC или D, затем измените любой из подчеркнутых синим цветом параметров на RA, и вы получите значение RA для всех измеренных ламп. Затем вы можете просто перейти на главный экран для сравнения.

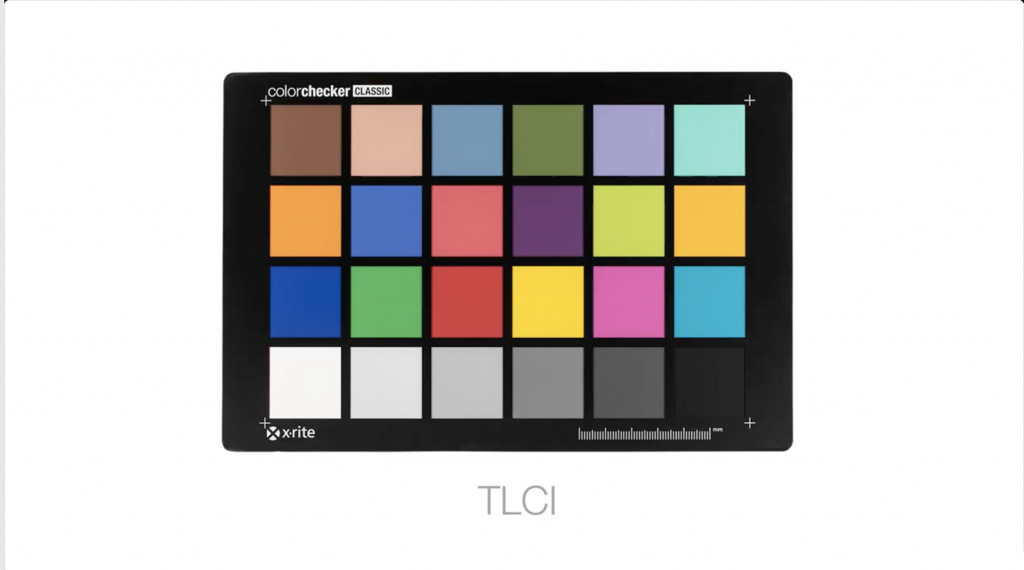

Итак, теперь, когда мы получили понятие о CRI, давайте поговорим об индексе TLCI Television Lighting Consistency Index. TLCI основан на оценке первых 18 цветов X-ray Color Checker Classic с помощью стандартной телевизионной камеры в качестве наблюдателя. TLCI, известный как TLCI 2012, является обновлением оригинального TLCI. Он оценивается в баллах от 0 до 100. И оценивается двумя способами: один - для съемок материала, в котором вы впоследствии будете проводить цветокоррекцию, и для съемок телевещания, в котором живые кадры будут выводиться прямо на зрителя.

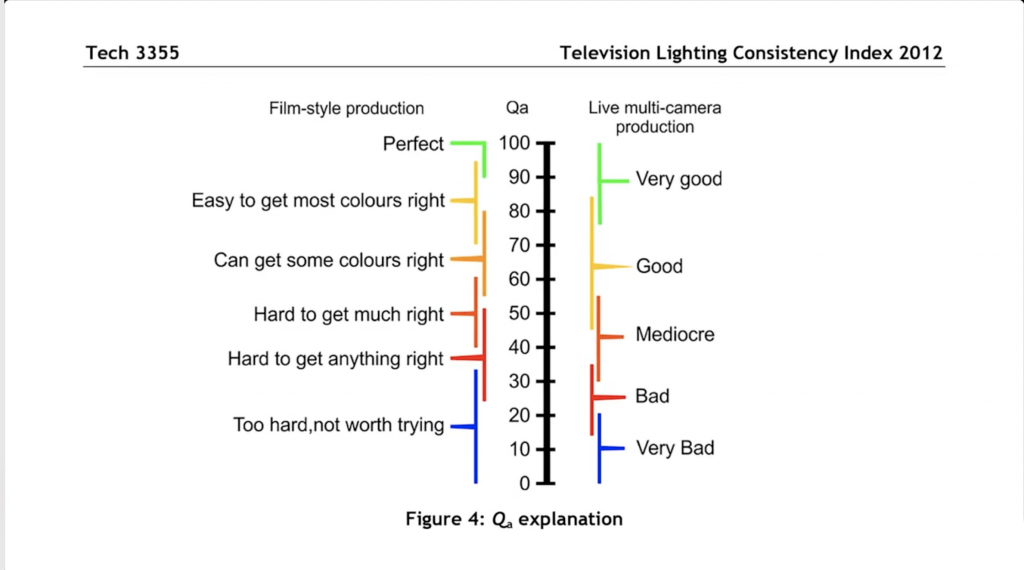

Здесь мы покажем вам шкалу, на которой основаны эти оценки. Взято из документа EBU, European Broadcast Union Tech 3355.

TLMF - коэффициент соответствия телевизионных осветительных приборов, является сопутствующей метрикой для TLCI. В отличие от TLCI и CRI, он основан на эталонном освещении или источнике света, который вы можете выбрать. Он дает оценку от нуля до ста, оценивая, насколько хорошо один светильник сравнится с другим. Он позволяет оценить, как два разных источника света будут работать вместе на съемочной площадке, сравнивая один с другим. TLMF использует все 24 патча на X-ray Color Checker Classic. Он оценивает патчи Gray, чтобы учесть цветовую температуру и зелено-пурпурный сдвиг между двумя источниками света.

Таким образом, если светильник с лампой накаливания  является  основным, и есть возможность использовать один из трех других светодиодных источников света, вы можете выбрать, какой из них будет работать лучше, основываясь на его показателях TLMF. Как всегда, мы рекомендуем вам подтвердить эти результаты с помощью камеры, которую вы собираетесь использовать.

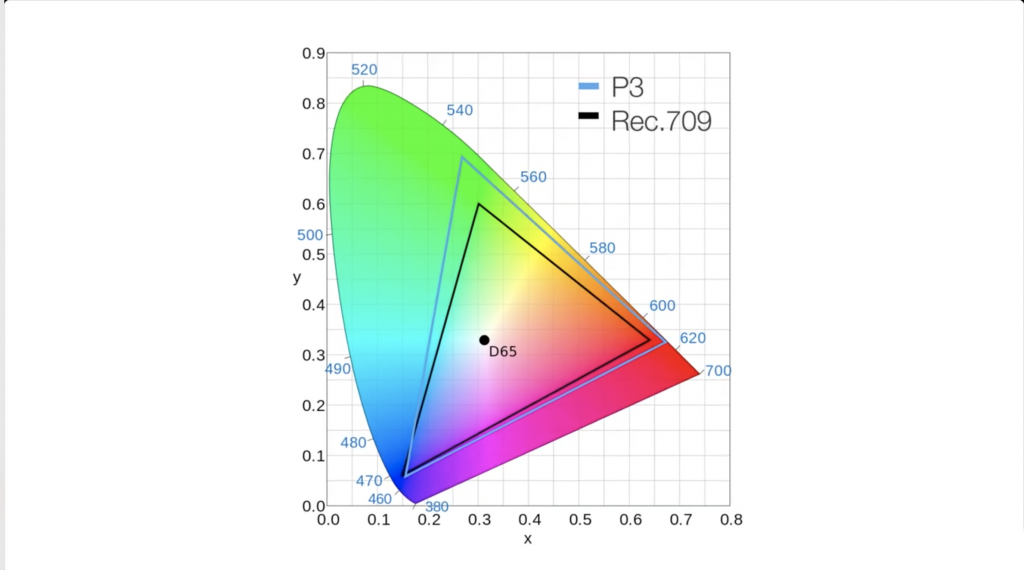

Проблема TLCI заключается в том, что он предполагает визуализацию REC 709, а не P3 для цифрового кино, и при этом современные цифровые кинокамеры имеют совершенно разные спектральные чувствительности.

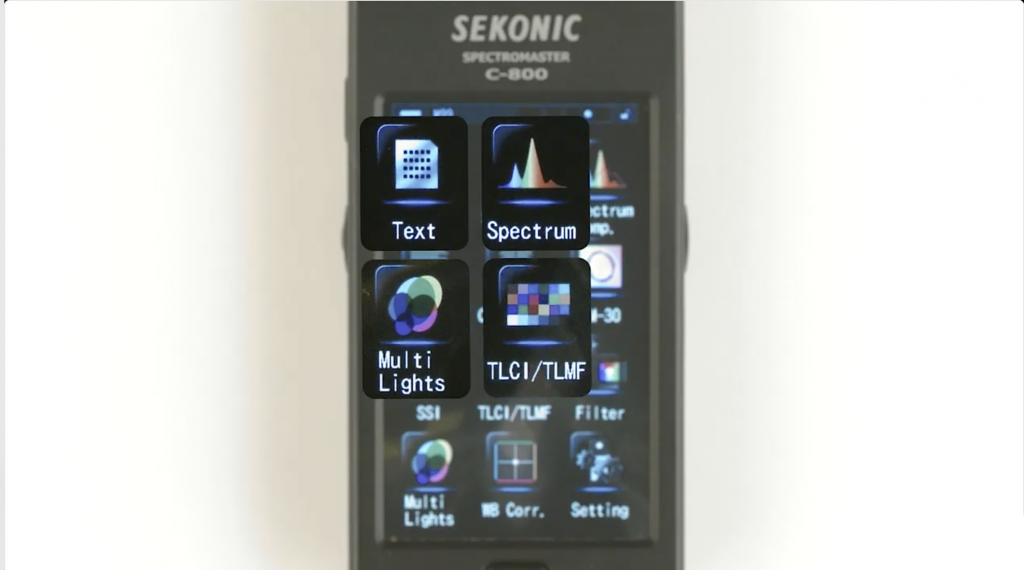

Это даст вам оценку, которая может благоприятствовать стилю визуализации одних камер по сравнению с другими. Спектрометр позволяет просматривать TLCI в четырех режимах в текстовом режиме. Вы можете настроить этот экран для отображения TLCI и TLMF в режиме спектра. Вы можете изменить любое из этих трех значений для отображения TLCI или TLMF, а в режиме TLCI/ TLMF вы получите не только TLCI, но и цветовую температуру, а также значение дельта UV (отражающий цветовое смещение) источника света, который вы измеряете.

Обратите внимание, что показания TLMF, которые вы получаете в других режимах, относятся к источнику света, который вы выбрали в режиме TLCI/TLMF. Чтобы выбрать эталонный TLMF, просто выберите любое значение, которое вы сохранили в памяти.  В режиме Multilights вы можете сразу увидеть TLCI и TLMF для четырех источников одновременно.

Выберите ABC или D, затем измените любой из подчеркнутых синим цветом параметров на TLCI или TLMF, и он выдаст вам значения любого измеренного вами света. Затем вы можете просто перейти на главный экран для сравнения.

Теперь давайте посмотрим на технический TM-30. Вы всегда будете видеть его с тире и номером после него, например TM-30-18, чтобы указать, какая версия используется, прежде чем мы начнем. Если ваш экран выглядит  не так, а иначе, значит, вам нужно обновить прошивку C-800. Это означает, что вы используете TM-30-15, а не TM-30-18. Чтобы обсудить TM-30, мы собираемся сравнить его с CRI как можно более объективно.

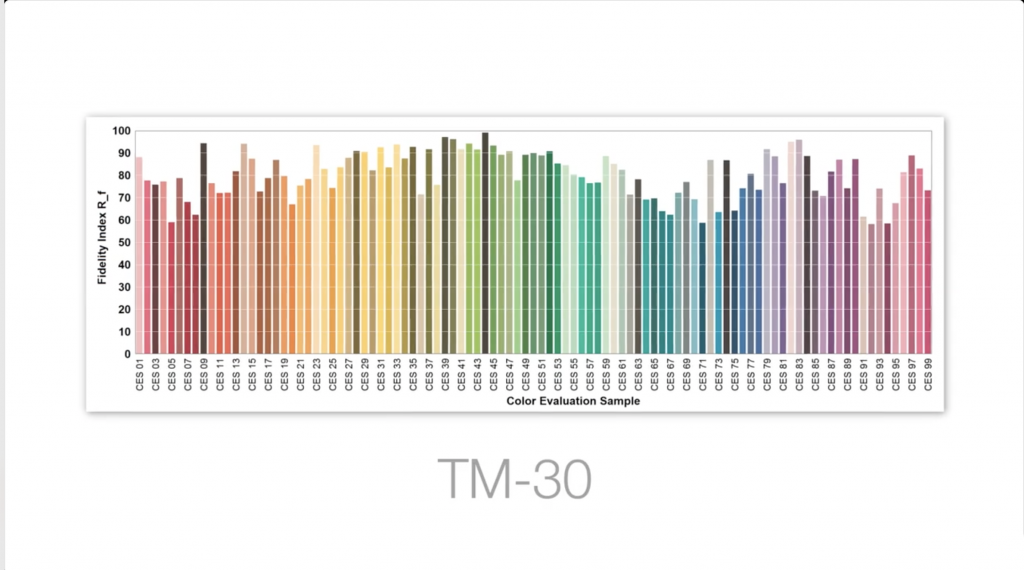

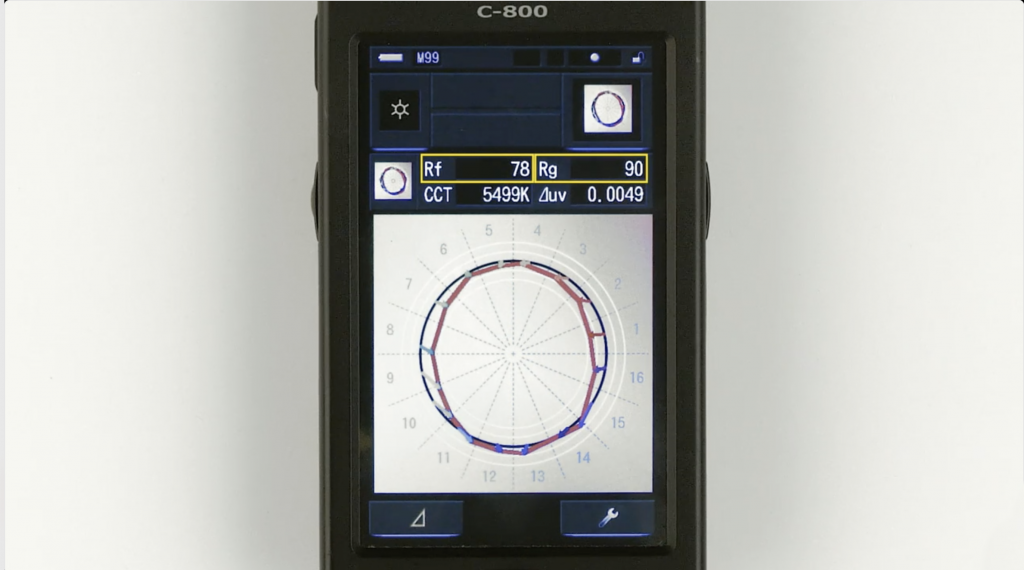

TM-30 имеет два значения, RF и RG, а также цветовую векторную графику, используемую для указания того, какие цвета источник света может недонасытить или перенасытить. TM-30 оценивает 99 цветов, а не 8 или 15, как CRI. TM-30 RF похож на CRI, только в том смысле, что они оба измеряют точность цветопередачи. RF оценивается по шкале от нуля до 100, как и CRI, и более высокий показатель является более благоприятным. RG - это шкала от 60 до 140, где показатель ниже 100 означает меньшую насыщенность, а выше 100 - большую насыщенность. TM-30 также содержит график под названием Color Vector Graphic, который позволяет узнать, насколько насыщенными или недостаточно насыщенными будут ваши цвета. Цвета, расположенные на черной линии, будут иметь нормальную насыщенность, цвета, расположенные за линией, будут иметь повышенную насыщенность, а стрелки подскажут вам, есть ли у оттенка тенденция к смещению в сторону другого оттенка. Например, этот источник света показывает, что зеленый цвет смещается в сторону синего.

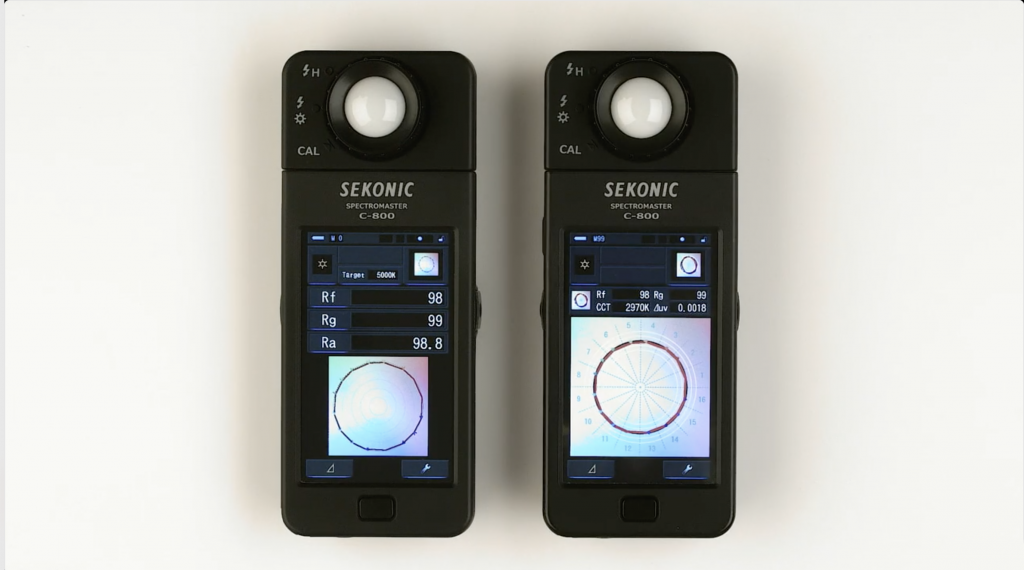

Разговоры вокруг TM-30 сводятся к тому, что этот показатель будет использоваться производителями вместо CRI. Многие считают, что он решает проблему с производителями, подстраивающими показатели света, и что сочетание двух его показателей на графике даст конечным пользователям лучшее представление о том, какие результаты можно прогнозировать. C-800 позволяет просматривать TM-30 в четырех режимах. В текстовом режиме вы можете настроить экран так, чтобы на нем отображались значения RF и RG, а также три других значения. В режиме спектра вы можете изменить любое из этих трех значений, чтобы отобразить RF и RG и оставить место для другого значения. В режиме TM-30 вы увидите RF и RG, а также большой график, разделенный на 16 участков. В режиме Multilights вы можете сразу увидеть TM-30 для четырех источников одновременно.

Выберите ABC или D, затем измените любой из подчеркнутых синим цветом параметров на RF или RG, и он выдаст вам значения любого измеренного вами света. Затем вы можете просто перейти на главный экран для сравнения.

Теперь давайте посмотрим на SSI - индекс спектрального сходства. SSI исключает наблюдателя и, подобно TLMF, сравнивает, насколько похожи источники света. Но не путайте его с TLMF, который учитывает только 18 цветов и шесть спектрально нейтральных участков. SSI рассматривает спектральное распределение от 380 до 670 нанометров и проводит измерения через каждые 10 нанометров. Например, на графике и в режиме SSI спектрометр может показать 3 спектра. Первый - текущее измерение и два известных спектра.

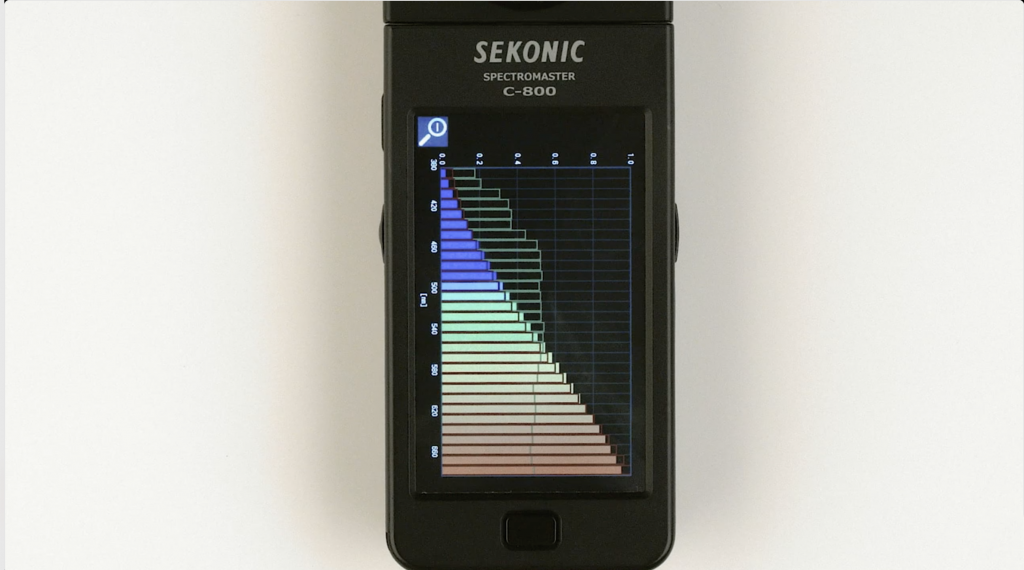

В нем также есть столбики, отражающие диапазоны, которые измеряет SSI, так что вы можете наглядно увидеть, насколько спектрально различаются два источника света.

SSI был разработан как инструмент сравнения света и по своей природе позволяет вам с большей уверенностью внедрять новый свет в рабочий процесс на основе стандартного источника света, в котором вы уже уверены. SSI также позволяет выбрать за основу калиброванный источник света (CIE D55, Tungsten 3200 K и многие другие), воспроизводящий идеальный источника света.

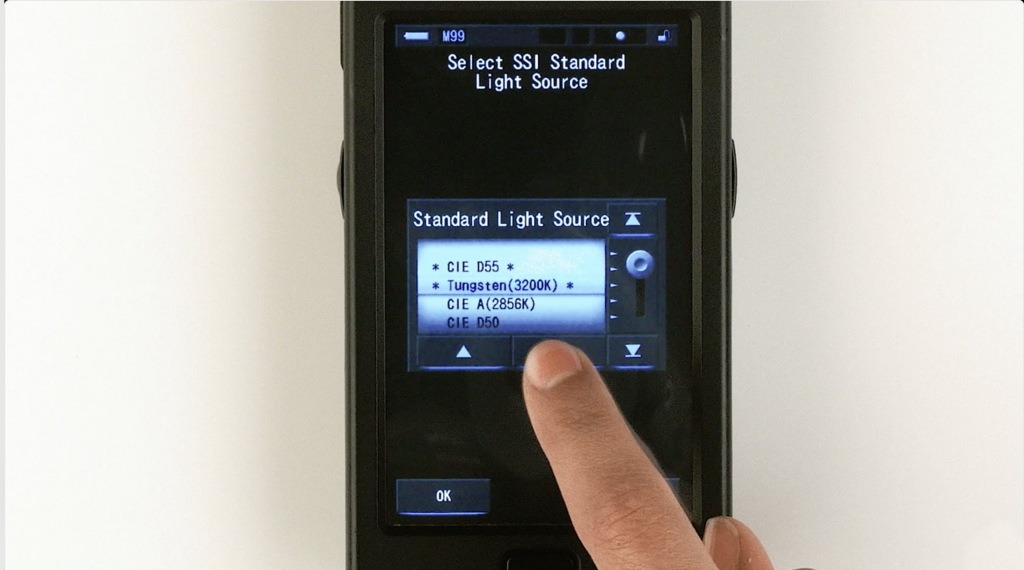

Поэтому, когда вы смотрите на C-800 в режиме SSI, вы увидите измеренный источник света в верхней части, а затем вы можете выбрать до двух эталонных источников ниже. Выбрав источник света для сравнения, вы можете выбрать стандартный источник света, ввести желаемую цветовую температуру или вызвать источник света, который вы ранее сохранили в памяти.

Стандартные источники света - это значения CIE, которые существуют уже много лет и являются эталонами, которые используют большинство производителей осветительных приборов. Входная цветовая температура позволяет ввести измеренную цветовую температуру используемого света и посмотреть, как она сравнивается со стандартным источником света, который идеально соответствует закону Планка от 2000 до 4000 Кельвинов и CIE illuminant D с произвольной цветовой температурой от 4000 Кельвинов до 25 000 Кельвинов. А кнопка памяти позволит получить запомненное значение для сравнения с имеющимся измерением освещенности.

SSI оценивается от нуля до 100 баллов: от 90 до 100 баллов - отлично, от 80 до 90 баллов - хорошо, от 70 до 80 баллов - возможные проблемы, а менее 70 баллов - проблемы с цветопередачей.

Многие спрашивают, как следует использовать CRI, TLCI/TLMF, TM30 и SSI?

Если какой-либо свет получил низкий балл, это предупредит вас о возможных проблемах, которые будет трудно или невозможно решить. Иногда даже после использования гелевых фильтров, чтобы добиться соответствия цветовой температуры и оттенков, не удается получить нужный результат на камере. Вы можете посмотреть на их CRI, чтобы понять, похожи ли у них значения R и нет ли у одного из источников света недостатка в одном из значений R. Вы можете посмотреть на TLCI, чтобы узнать, похожи ли их оценки, а TLMF позволит вам узнать, как они соотносятся. TM30 оценит точность цветопередачи и насыщенность освещения, а также даст вам знать, как может измениться передача оттенков. И наконец, SSI позволяет увидеть, насколько спектрально похожи имеющиеся у вас приборы. А в результате, даже если у них одинаковая цветовая температура и оттенок, они все равно могут не совпадать на камере и вам, возможно, стоит пересмотреть свой выбор света.
